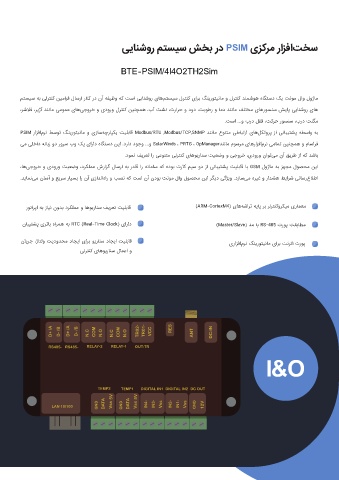

P. 57
ﯽﯾﺎﻨﺷور ﻢﺘﺴﯿﺳ ﺶﺨﺑ رد PSIM یﺰﮐﺮﻣ راﺰﻓا ﺖﺨﺳ
BTE-PSIM/4I4O2TH2Sim
ﻢﺘﺴﯿﺳ ﻪﺑ ﯽﻟﺮﺘﻨﮐ ﻦﯿﻣاﺮﻓ لﺎﺳرا رﺎﻨﮐ رد نآ ﻪﻔﯿﻇو ﻪﮐ ﺖﺳا ﯽﯾﺎﻨﺷور یﺎﻫ ﻢﺘﺴﯿﺳ لﺮﺘﻨﮐ یاﺮﺑ ﮓﻨﯾرﻮﺘﯿﻧﺎﻣ و لﺮﺘﻨﮐ ﺪﻨﻤﺷﻮﻫ هﺎﮕﺘﺳد ﮏﯾ ﺖﻧﻮﻣ لاو لوژﺎﻣ
،ﺮﺷﻼﻓ ،ﺮﯾژآ ﺪﻨﻧﺎﻣ ﯽﻣﻮﻤﻋ یﺎﻫ ﯽﺟوﺮﺧ و یدورو لﺮﺘﻨﮐ ﻦﯿﻨﭽﻤﻫ ،بآ ﺖﺸﻧ ،تراﺮﺣ و دود ،ﺖﺑﻮﻃر و ﺎﻣد ﺪﻨﻧﺎﻣ ﻒﻠﺘﺨﻣ یﺎﻫرﻮﺴﻨﺳ ﺶﯾﺎﭘ ﯽﯾﺎﻨﺷور یﺎﻫ
.ﺖﺳا ...و برد ﻞﻔﻗ ،ﺖﮐﺮﺣ رﻮﺴﻨﺳ ،برد ﺖﻨﮕﻣ
PSIM راﺰﻓا مﺮﻧ ﻂﺳﻮﺗ ﮓﻨﯾرﻮﺘﯿﻧﺎﻣ و یزﺎﺳ ﻪﭼرﺎﭙﮑﯾ ﺖﯿﻠﺑﺎﻗ Modbus/RTU ,Modbus/TCP,SNMP ﺪﻨﻧﺎﻣ عﻮﻨﺘﻣ ﯽﻃﺎﺒﺗرا یﺎﻫ ﻞﮑﺗوﺮﭘ زا ﯽﻧﺎﺒﯿﺘﺸﭘ ﻪﻄﺳاو ﻪﺑ
ﯽﻣ ﯽﻠﺧاد ﻪﻧﺎﺑز ود روﺮﺳ بو ﮏﯾ یاراد هﺎﮕﺘﺳد ﻦﯾا .دراد دﻮﺟو ...و SolarWinds ، PRTG ، OpManagerﺪﻨﻧﺎﻣ مﻮﺳﺮﻣ یﺎﻫراﺰﻓا مﺮﻧ ﯽﻣﺎﻤﺗ ﻦﯿﻨﭽﻤﻫ و مﺎﺳاﺮﻓ
.دﻮﻤﻧ ﻒﯾﺮﻌﺗ ار ﯽﻋﻮﻨﺘﻣ ﯽﻟﺮﺘﻨﮐ یﺎﻫﻮﯾرﺎﻨﺳ ﺖﯿﻌﺿو و ﯽﺟوﺮﺧ ،یدورو ناﻮﺗ ﯽﻣ نآ ﻖﯾﺮﻃ زا ﻪﮐ ﺪﺷﺎﺑ
،ﺎﻫ ﯽﺟوﺮﺧ و یدورو ﺖﯿﻌﺿو ،دﺮﮑﻠﻤﻋ شراﺰﮔ لﺎﺳرا ﻪﺑ ردﺎﻗ ار ﻪﻧﺎﻣﺎﺳ ﻪﮐ هدﻮﺑ ترﺎﮐ ﻢﯿﺳ ود زا ﯽﻧﺎﺒﯿﺘﺸﭘ ﺖﯿﻠﺑﺎﻗ ﺎﺑ GSM لوژﺎﻣ ﻪﺑ ﺰﻬﺠﻣ لﻮﺼﺤﻣ ﻦﯾا
.ﺪﯾﺎﻤﻧ ﯽﻣ نﺎﺳآ و ﻊﯾﺮﺳ رﺎﯿﺴﺑ ار نآ یزاﺪﻧا هار و ﺐﺼﻧ ﻪﮐ ﺖﺳا نآ ندﻮﺑ ﺖﻧﻮﻣ لاو لﻮﺼﺤﻣ ﻦﯾا ﺮﮕﯾد ﯽﮔﮋﯾو .دزﺎﺳ ﯽﻣ هﺮﯿﻏ و راﺪﺸﻫ ﻂﯾاﺮﺷ ﯽﻧﺎﺳر عﻼﻃا
رﻮﺗاﺮﭘا ﻪﺑ زﺎﯿﻧ نوﺪﺑ دﺮﮑﻠﻤﻋ و ﺎﻫﻮﯾرﺎﻨﺳ ﻒﯾﺮﻌﺗ ﺖﯿﻠﺑﺎﻗ (ARM-CortexM4) یﺎﻫ ﻪﺷاﺮﺗ ﻪﯾﺎﭘ ﺮﺑ ﺮﻟﺮﺘﻨﮐوﺮﮑﯿﻣ یرﺎﻤﻌﻣ
نﺎﺒﯿﺘﺸﭘ یﺮﺗﺎﺑ هاﺮﻤﻫ ﻪﺑ RTC (Real-Time Clock) یاراد (Master/Slave) ﺪﻣ ﺎﺑ RS-485 ترﻮﭘ ﺖﻘﺑﺎﻄﻣ
نﺎﯾﺮﺟ ،ژﺎﺘﻟو ﺖﯾدوﺪﺤﻣ دﺎﺠﯾا یاﺮﺑ ﻮﯾرﺎﻨﺳ دﺎﺠﯾا ﺖﯿﻠﺑﺎﻗ
یراﺰﻓا مﺮﻧ ﮓﻨﯾرﻮﺘﯿﻧﺎﻣ یاﺮﺑ ﺖﻧﺮﺗا ترﻮﭘ
ﯽﻟﺮﺘﻨﮐ یﺎﻫﻮﯾرﺎﻨﺳ لﺎﻤﻋا و
D+ /A D- /B D+ /A D- /B N.C COM N.O N.C COM N.O TR02- TR01- VCC RES ANT DC-IN
RS485- RS485- RELAY-2 RELAY-1 OUT-TR
TEMP2 TEMP1 DIGITAL IN1 DIGITAL IN2 DC OUT
5V 5V
GND DATA Vss GND DATA Vss IN4- IN3- Vss IN2- IN1- Vss GND 12V
LAN 10/100
